Configuring Rapid PVST+

Rapid per VLAN Spanning Tree (Rapid PVST+) adalah sebuah implementasi yang ter update dari STP yang memungkinkan anda untuk membentuk satu topologi Spanning Tree untuk masing - masing VLAN. Rapid PVST+ adalah sebuah mode default Spanning Tree pada switch.



Tujuan

Part 1 : Konfigurasi VLAN

Part 2 : Konfigurasi Rapid PVST+ Load Balancing

Part 3 : Konfigurasi Portfast dan BPDU Guard


Part 1 : Konfigurasi VLAN

  • Langkah  pertama : Mengaktifkan Port pada Switch 2 dengan Access Mode

                S2(config)# int range fa0/6, fa0/11, fa0/18

                S2(config-if-range)# switchport mode access

                S2(config-if-range)# no shutdown

  • Langkah kedua : Membuat VLAN

                S1(config)# vlan 10

                S1(config-vlan)# vlan 20

                S1(config-vlan)# vlan 30

                S1(config-vlan)# vlan 40

                S1(config-vlan)# vlan 50

                S1(config-vlan)# vlan 60

                S1(config-vlan)# vlan 70

                S1(config-vlan)# vlan 80

                S1(config-vlan)# vlan 99


                S2(config)# vlan 10

                S2(config-vlan)# vlan 20

                S2(config-vlan)# vlan 30

                S2(config-vlan)# vlan 40

                S2(config-vlan)# vlan 50

                S2(config-vlan)# vlan 60

                S2(config-vlan)# vlan 70

                S2(config-vlan)# vlan 80

                S2(config-vlan)# vlan 99


                S3(config)# vlan 10

                S3(config-vlan)# vlan 20

                S3(config-vlan)# vlan 30

                S3(config-vlan)# vlan 40

                S3(config-vlan)# vlan 50

                S3(config-vlan)# vlan 60

                S3(config-vlan)# vlan 70

                S3(config-vlan)# vlan 80

                S3(config-vlan)# vlan 99

  • Langkah ketiga : Memasukkan VLAN pada Port Switch

                S2(config)# int fa0/6

                S2(config-if)# switchport access vlan 30

                S2(config-if)# int fa0/18

                S2(config-if)# switchport access vlan 20

                S2(config-if)# int fa0/11

                S2(config-if)# switchport access vlan 10

  • Langkah keempat : Memasukkan trunk pada native VLAN 99

                S1(config)# int range fa0/1-4

                S1(config-if-range)# switchport mode trunk

                S1(config-if-range)# switchport trunk native vlan 99


                S2(config)# int range fa0/1-4

                S2(config-if-range)# switchport mode trunk

                S2(config-if-range)# switchport trunk native vlan 99


                S3(config)# int range fa0/1-4

                S3(config-if-range)# switchport mode trunk

                S3(config-if-range)# switchport trunk native vlan 99

  • Langkah kelima : Konfigurasi interface pada masing-masing switch

                S1(config)# int vlan 99

                S1(config-if)# ip address 172.17.99.11 255.255.255.0


                S2(config)# int vlan 99

                S2(config-if)# ip address 172.17.99.12 255.255.255.0


                S3(config)# int vlan 99

                S3(config-if)# ip address 172.17.99.13 255.255.255.0


Part 2 : Konfigurasi Rapid Spanning Tree PVST+ Load Balancing

  • Langkah pertama : Konfigurasi mode STP

                S1(config)# spanning-tree mode rapid-pvst

                S2(config)# spanning-tree mode rapid-pvst

                S3(config)# spanning-tree mode rapid-pvst
  • Langkah kedua : Konfigurasi Rapid Spanning Tree PVST+ Load Balancing
                S1(config)# spanning-tree vlan 1,10,30,50,70 root primary

                S2(config)# spanning-tree vlan 1,10, 20, 30, 40, 50, 60, 70, 80, 99 root secondary

                S3(config)# spanning-tree vlan 20, 40, 60, 80, 99 root primary


Part 3 : Konfigurasi Portfast dan BPDU Guard
  • Langkah pertama :  Konfigurasi Portfast pada Switch 2
                S2(config)# int range fa0/6, fa0/11, fa0/18

                S2(config-if-range)# spanning-tree portfast

  • Langkah kedua : Konfigurasi BPDU Guard pada Switch 2

                S2(config)# int range fa0/6, fa0/11, fa0/18

                S2(config-if-range)# spanning-tree bpduguard enable

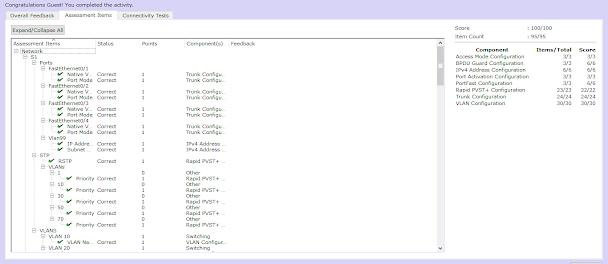

Konfigurasi Jaringan Rapid PVST+ yang telah berjalan :
